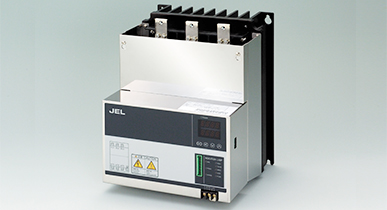

电力调整器 三相用
（IP3系列）
适用于三相电源加热器的高性能电力调整器，可进行简单、正确的设置。
概要
IP3系列是适用于三相电加热器的高性能电力调整器，其各项性能均为标准装备，并在安全设计方面配有各种报警功能选项。通过正面按键和外部设定器（Volume）可进行简单设置，额定电流为AC20-100A，应用范围广泛。
特长
- ・使用正面键可设置渐变、软启动/软停车等
- ・支持多种控制功能
- ・支持高速应答
- ・支持频率的自动辨别：无需50Hz/60Hz的切换
规格
※打开PDF需要AdobeReader。
| 规格 | IP3 |
|---|---|
| 额定电流 | AC20A, 30A, 45A, 60A, 80A, 100A |
| 控制方式 | 相位控制/周期控制/零交控制(可切换) |
| 适用负载 | 相位控制:线性（R：电阻）负载, 变压初级侧控制(磁通密度:约8000高斯以下) 周期控制/零交控制:线性（R：电阻）负载 |
| 输入信号 | ［第1组］ 直流电流输入 DC4～20mA(输入阻抗:100Ω) 直流电流输入 DC0～20mA(输入阻抗:100Ω) 直流电压输入 DC0～5V(输入阻抗:30ｋΩ) 直流电压输入 DC1～5V(输入阻抗:30kΩ) 电压脉冲输入 DC0/12V(输入阻抗:30kΩ) 无电压接点输入 |
| ［第2组］ 直流电压输入 DC0～10V(输入阻抗:68ｋΩ) 电压脉冲输入 DC0/12V(输入阻抗:68kΩ) 电压脉冲输入 DC0/24V(输入阻抗:68kΩ) 无电压接点输入 |
|
| 最小负载电流 | 1A |
| 输出电压范围 | 额定电压的0～98% |
| 电源电压 | AC180～264V(包含电源电压变动)额定:AC200～240V |
| 功耗 | 17VA以下 |
| 电源频率 | 50/60Hz共用(自动辨别) |
| 容许的频率波动 | 50Hz±1Hz, 60Hz±1Hz(性保证能) 45Hz～54.9Hz(50Hz), 55～64.9Hz(60Hz)(动作保证) |
| 输出设置范围 | 渐变设置:0～100%［正面键、外部设置器（Volume）］ 输出界限(上限):0.0～100.0%(正面键) 输出界限(下限):0.0～100.0%(正面键) 启动时输出界限(上限):0.0～100.0%(正面键) 启动时输出界限时间:0.0～600.0秒(正面键) 基础提高设置(输出偏压):0.0～100.0%(正面键) 手动设置:0.0～100.0%［正面键、外部设置器（Volume）］ |
| 输出模式 | 相位控制时，通过线性（R:电阻）负载可对输入-相位角比例、输入-电压比例、输入-电压平方比例进行切换 |
| 冷却方式 | 自然冷却 |
| 容许环境温度 | 性能保证范围:0～+40℃ 动作保证范围:－15～＋55℃ |
| 容许环境湿度 | 5～95%RH(无结露) 绝对湿度:MAX.W.C29.3g/m3 dry air at 101.3kPa |
| 绝缘耐压 | 与主电路端子、电压端子的散热器之间:AC2000V､1分間 |
| 绝缘电阻 | 与主电路端子、电压端子的散热器之间:20MΩ以上､DC500V |
| 安装方法 | 垂直安装 |
| 质量 | 约5.8kg(20～60A), 約13.6kg(80A, 100A) |
| RｏHS对应 | ○ |
标准功能
１・渐变设置
可设置输入与输出电压的关系，渐变设置可通过单元的正面键或外部设置器中的任何一个进行设置，控制特性根据设置为以下①～③。
- ① 自动设置输入×内部渐变设置×外部渐变设置
- ② 自动设置输入×内部渐变设置
- ③ 手动设置×内部渐变设置×外部渐变设置
２・软启动（软起动)/软停车
即使设置输入发生急剧变化，由于输出变化放缓，从而抑制了冲击电流。
软启动（软起动)/软停车时间通过设定键分别设置为0.1-99.9秒。
３・基础提高设置（输出偏压）
可设置设置输入为0%时的输出。设定时请使用单元的正面键进行设置。 (软启动设定时，当输出界限下限为0.0时有效。)
４・输出界限（上限/下限）
可设置输出的上限值、下限值。
５・3型号的输出模式
相位控制时，线性（R:电阻）负载有输入-相位角比例、输入-电压比例、输入-电压平方（电力）比例3种类型可供选择。
※出货时为输入电压平方比例。
６・启动时上限输出界限
仅对输入电源或控制开始时设置的任意时间进行限制的功能
对有冲击电流流过的加热器（卤素灯、铂、钨、钼等）有效。
７・项目输入及各种警报
可通过外部的无电压接点执行控制开始（RUN )/控制停止（STOP )、自动/手动切换、警报联锁解除。
作为报警功能，标准搭载了反相检测、电源频率异常和FAIL的报警输出，无论出现何种警报状态，均可选择报警输出（报警输出理论选择)。
选择功能
１・恒定电流控制（相位控制时）
对于控制中的电源电压变动、负载变化，为使输出电流不发生变化而自动进行修正。适用于随着温度变化电阻变化大的（约10倍）贵金属系列、(白金、钼)、钨、钽、Supercantal等加热器。
２・恒定电力控制（相位控制时）
控制中的电源电压变动、负载变化时，输出与输入成比例的有效值电力。
适用于随着温度变化以及老化而导致电阻值增大的碳化硅系列、硅碳棒等加热器。
３・恒定电压控制（相位控制时）
对于控制中的电源电压变动、负载变化，为使输出电压不发生变化而自动进行修正。
４・电流限制器（相位控制时）
对输出电流进行自动修正，使其不低于设置电流，设置范围为额定电流的30～100%内。
※在冲击电流大负荷的情况下，由于无法抑制冲击电流，应结合软启动（软起动)/功能使用。
５・加热器断线报警
检测出负载电流，并比较负载电流值与加热器断线报警设置值，如负载电流在设置值以上或以下时，将转换为报警状态。
※相位控制时，如果相位角不足15%（最大负载设定值的15%以下），则不会发挥作用。
６・过电流报警
当输出电流超过额定电流的1.2倍时，将进入报警状态。
７・保险丝断线报警
微型开关装有速断保险丝时，保险丝会断线并进行警报输出。
